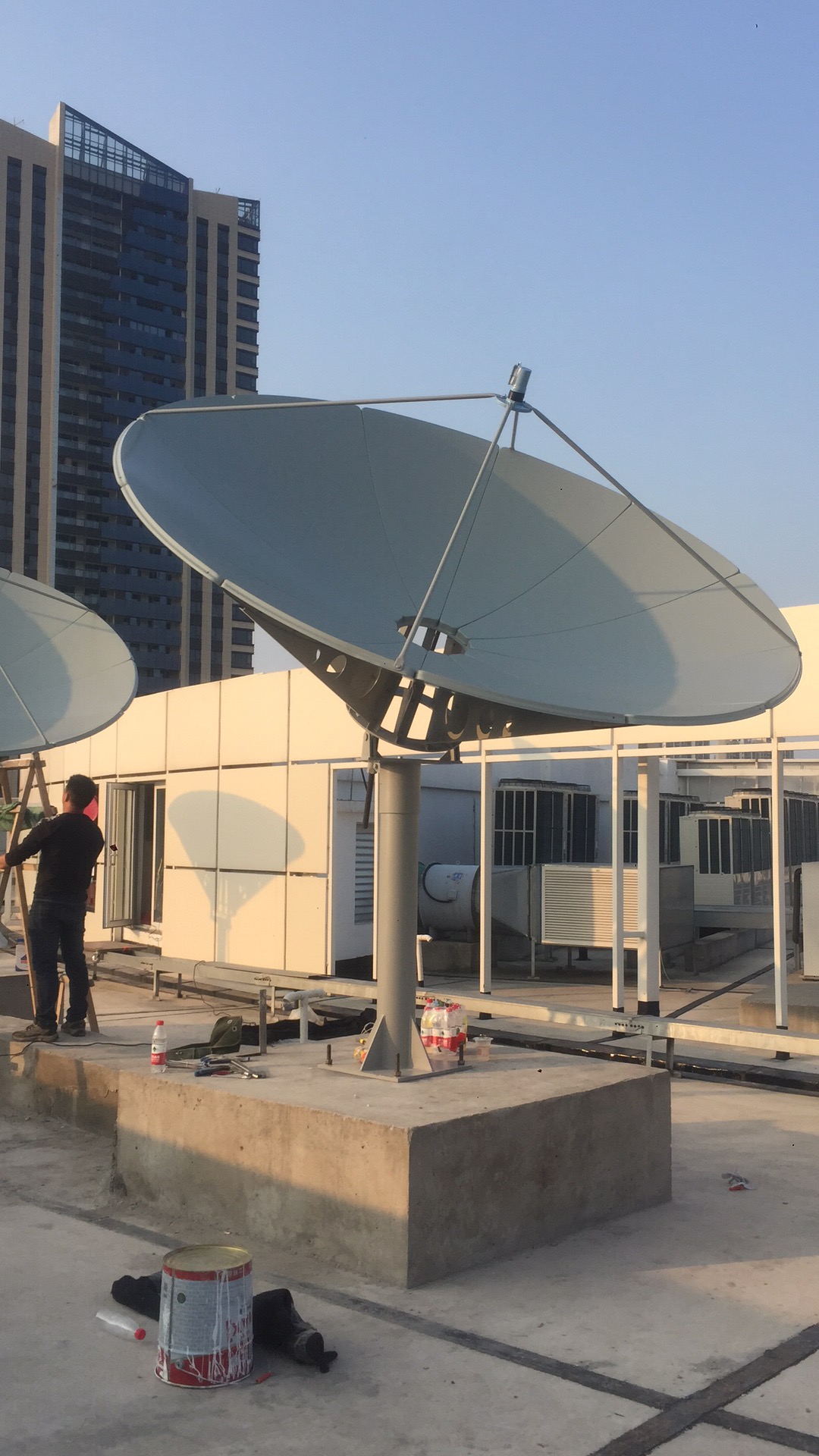

型號 Type
|
C
|
Ku
|
|
|
射頻特性
Electrical Specifications
|
C波段
C-Band
|
Ku波段
Ku-Band
|
|
|
接收Receive
|
發射Transmit
|
接收Receive
|
發射Transmit
|
|
|
工作頻段
Operating Frequency,GHz
|
3.625～4.2
|
5.85～6.425
|
10.95～12.75*
|
14.0～14.5
|
|
|
天線增益
Gain, Mid-Band, dBi
|
40.1
|
44
|
49.8
|
50.8
|
|
|
極化
Polarization
|
線 、圓
Linear or Circular
|
線
Linear
|
|
|
交叉極化鑒別率
XPD（on
axis）,dB
|
35
|
35
|
35
|
35
|
|
|
圓極化軸比
Axial Ratio
|
1.30
|
1.09
|
|
|
|
|
電壓駐波比
VSWR
|
1.25
|
1.25
|
1.25
|
1.25
|
|
|
噪聲溫度Antenna Noise
Temperature
仰角
10°Elevation
30°Elevation
50°Elevation
|
32°K
21°K
20°K
|
|
48°K
38°K
35°K
|
|
|
|
|
|
|
|
|
|
G/T值
Typical G/T ( El.＞20°)
|
20.4dB/°K
(60°LNA)
|
|
27dB/°K
(140°LNA)
|
|
|
|
-3dB波束寬度
Beamwidth, Mid-Band
|
1.5°
|
1.1°
|
0.56°
|
0.49°
|
|
|
功率容量Tx. Power
Capability, KW
|
|
5
|
|
2
|
|
|
接口
Feed interface
|
CPR-229G
|
CPR-137G
|
WR-75
|
WR-75
|
|
|
收發隔離Isolation, Tx to
Rx, dB
|
90
|
85
|
|
|
旁瓣
First Sidelobe
90% Peaks under Following envelop
|
-14
29 - 25 logθ（1°≤θ＜20°）
|
-14
29 - 25 logθ（1°≤θ＜20°）
|
|
|
注 ：*
可選10.95
~
11.70 GHz
、11.70
~
12.25 GHz或12.25
~
12.75 GHz頻段。
|
|
|
機械特性
MECHANICAL SPECIFICATIONS
|
天線口徑
Antenna Diameter
|
3 m
|
|
天線類型
Antenna Type
|
前饋/環焦型天線
Ring Focus
|
|
天線座架形式
Mount Type
|
俯仰/方位
El. Over Az.
|
|
反射面精度
Surface Accuracy（RMS）
|
≤0.5 mm
|
|
天線重量（凈重）Weight（Net）
|
340 kg
|
|
天線指向范圍Antenna
Pointing Range(Continuous)
方 位
Azimuth
俯 仰
Elevation
|
0°～
360°
0°～90°
|
|
天線轉動方式
Drive Mode
|
手動或電動
Manual or Motor
|
|
伺服系統
Motor Drive System
方位轉速
Azimuth Travel Rate
俯仰轉速
Elevation Travel Rate
|
0.11°/S
（0.03°/S）
0.17°/S
（0.04°/S）
|
環境特性ENVIRONMENTAL SPECIFICATIONS
|
工作風速
Operational Winds
|
72km/h gusting to 106 km/h
|
|
不破壞風速
Survival Winds
|
216 km/h
|
|
環境溫度
Temperature
|
-30℃～50℃
|
|
濕 度
Relative Humidity
|
1
|
|
太陽輻射
Solar Radiation
|
1135Kcal/h/m2
|
 |
|
