　 當前位置：衛星天線宙際Raysat玻璃鋼SMC天線系列產品展示


　

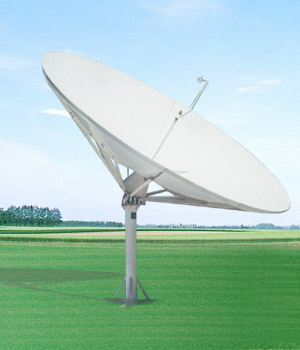

宙際Raysat玻璃鋼SMC4.5m 電動/手動前饋衛星接收天線

　

1、玻璃鋼SMC反射面，拉伸成型，精度高。
2、拉伸型材筋條與面板鉚接，抗風能力強。
3、立柱式座架，筒式中心體，桿式骨架，穩定性好。
4、   的表面防腐、防銹和噴涂工藝，抗腐能力強。
5、C波段、Ku波段可選
6、結構牢固，安裝方便，調整靈活。
7、可根據用戶要求定制。


宙際Raysat玻璃鋼SMC產品說明:


電氣特性

4.5m 電動/手動前饋衛星接收天線

C-波段

Ku-波段

頻率范圍

3.4-4.2GHz

10.95-12.75GHz

電壓駐波比

1.3:1

插入損耗

0.25dB

0.3dB

交叉極化隔離度

35dB

接口形式

WR229

WR75

　

　

　

3dB波束寬度

1.24°

0.417°

副瓣包絡

D/λ≥100

52-10lg(D/λ)-25lgθ

100λ/D≤θ≤48°

10-10lg(D/λ)

θ>48°

　

100< D/λ<150 29-25 lgθ

1°≤θ≤20°

32-25lgθ

20°<θ≤48°

-10

θ>48°

  旁瓣

≤-14dB

增益

42.45dB(F=3.8GHz)

51.92dB(F=11.8GHz)

噪聲溫度

36°K@10°

52°K@10°

機械性能

　

天線形式

前饋天線

俯仰范圍

0°to 90°

方位范圍

手動 0°to 360° 電動 ±85°

環境特性

　

　

抗風能力

45mph 72kmph 工作風速 (保精度)

60mph 97kmph 工作風速 (降精度)

125mph 200kmph 生存風速 (朝天鎖緊)

溫度

-45~50°C

濕度

0%~

抗震能力

0.3G’s horizontal 0.15 G’s vertical

　

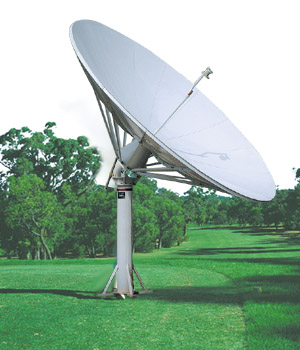

宙際Raysat玻璃鋼SMC4.5m 手動/電動后饋衛星接收天線

　

1、玻璃鋼SMC反射面，拉伸成型，精度高。
2、拉伸型材筋條與面板鉚接，抗風能力強。
3、立柱式座架，筒式中心體，桁架式骨架，穩定性好。
4、   的表面防腐、防銹和噴涂工藝，抗腐能力強。
5、C波段、Ku波段可選
6、結構牢固，安裝方便，調整靈活。
7、可根據用戶要求定制。



宙際Raysat玻璃鋼SMC產品說明:


電氣特性

4.5m 手動/電動后饋衛星接收天線

C-波段

Ku-波段

頻率范圍

3.4-4.2GHz

10.95-12.75GHz

電壓駐波比

1.25:1

1.3:1

插入損耗

0.25dB

0.3dB

交叉極化隔離度

35dB

接口形式

WR229

WR75

　

　

　

3dB波束寬度

1.137°

0.381°

副瓣包絡

D/λ≤100

52-10lg(D/λ)-25lgθ

100λ/D≤θ≤48°

10-10lg(D/λ)

θ>48°

D/λ≥150

29-25 lgθ

1°≤θ≤20°

32-25lgθ

20°<θ≤48°

-10

θ>48°

  旁瓣

≤-14dB

增益

43.19dB(F=3.8GHz)

52.69dB(F=11.8GHz)

噪聲溫度

35°K@10°

52°K@10°

機械性能

　

天線形式

前饋天線

俯仰范圍

0°to 90°

方位范圍

手動 0°to 360° 電動 ±85°

環境特性

　

　

抗風能力

45mph 72kmph 工作風速 (保精度)

60mph 97kmph 工作風速 (降精度)

125mph 200kmph 生存風速 (朝天鎖緊)

溫度

-45~50°C

濕度

0%~

抗震能力

0.3G’s horizontal 0.15 G’s vertical

　

　

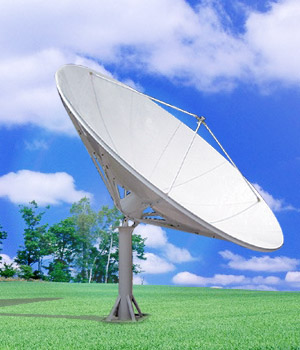

宙際Raysat玻璃鋼SMC3.7m 電動 /手動衛星接收天線
　

1、玻璃鋼SMC反射面，拉伸成型，精度高。
2、拉伸型材筋條與面板鉚接，抗風能力強。
3、立柱式座架，電動驅動，并可配置角度顯示和自動跟蹤裝置。
4、   的表面防腐、防銹和噴涂工藝，抗腐能力強。
5、C波段、Ku波段可選
6、結構新穎牢固，安裝方便。
7、可根據用戶要求定制。


宙際Raysat玻璃鋼SMC產品說明:


電氣特性

3.7m 電動 /手動衛星接收天線

C-波段

Ku-波段

頻率范圍

3.4-4.2GHz

10.95-12.75GHz

電壓駐波比

1.3:1

插入損耗

0.25dB

0.3dB

交叉極化隔離度

35dB

接口形式

WR229

WR75

　

　

　

3dB波束寬度

1.44°

0.484°

副瓣包絡
D/λ≥150 29-25 lgθ 1°≤θ≤20°
32-25 lgθ 20°<θ≤48°
　 -10 θ>48°
100< D/λ<150 29-25 lgθ 1°≤θ≤7°
8 7°<θ≤9.2°
32-25 lgθ 9.2°<θ≤48°
D/λ≤100 52-10lg(D/λ)-25lgθ 100λ/D≤θ≤48°
10-10lg(D/λ) θ>48°

  旁瓣

≤-14dB

增益

41.15dB(F=3.8GHz)

50.61dB(F=11.8GHz)

噪聲溫度

35°K@10°

49°K@10°

機械性能

　

天線形式

前饋天線

俯仰范圍

0°to 90°

方位范圍

電動 ±85°
手動 0°to 360°

環境特性

　

　

抗風能力

45mph 72kmph 工作風速 (保精度)

60mph 97kmph 工作風速 (降精度)

125mph 200kmph 生存風速 (朝天鎖緊)

溫度

-45~50°C

濕度

0%~

抗震能力

0.3G’s horizontal 0.15 G’s vertical

　

　
宙際Raysat玻璃鋼SMC3.2m 衛星接收天線
　

1、玻璃鋼SMC反射面，拉伸成型，精度高。
2、拉伸型材筋條與面板鉚接，抗風能力強。
3、立柱式座架，筒式中心體，桿式骨架，穩定性好。
4、   的表面防腐、防銹和噴涂工藝，抗腐能力強。
5、C波段、Ku波段可選
6、結構新穎牢固，安裝方便。
7、可根據用戶要求定制。


宙際Raysat玻璃鋼SMC產品說明:


電氣特性

3.2m 衛星接收天線

C-波段

Ku-波段

頻率范圍

3.4-4.2GHz

10.95-12.75GHz

電壓駐波比

1.3:1

插入損耗

0.25dB

0.3dB

交叉極化隔離度

35dB

接口形式

WR229/F

WR75/F

　

　

　

3dB波束寬度

1.66°

0.56°

副瓣包絡

D/λ≤100

52-10lg(D/λ)-25lgθ

100λ/D≤θ≤48°

10-10lg(D/λ)

θ>48°

100< D/λ<150

29-25 lgθ

1°≤θ≤7°

8

7°<θ≤9.2°

32-25 lgθ

9.2°<θ≤48°

-10

θ>48°

旁瓣

≤-14dB

增益

39.89dB

49.35dB

(F=3.8GHz)

(F=11.8GHz)

噪聲溫度

36°K@10°

48°K@10°

機械性能

　

天線形式

前饋天線

俯仰范圍

0°to 90°

方位范圍

0°to 360°

環境特性

　

　

抗風能力

45mph 72kmph 工作風速 保精度)

60mph 97kmph 工作風速 (降精度)

125mph 200kmph 生存風速 (朝天鎖緊)

溫度

-45~50°C

濕度

0%~

抗震能力

0.3G’s horizontal 0.15 G’s vertical





　

宙際Raysat玻璃鋼SMC2.4米衛星接收天線

　
產品說明

　
技術參數：2.4m
電氣特性
工作頻率：C-Band：3.7-4.2GHZ
Ku-Band：10.75-12.95GHZ
中心頻率增益：C-Band：37.9dB
Ku-Band：47.2 dB
3dB波寬：C-Band：2.1°
Ku-Band：0.75°
  旁瓣：-20dB
極化隔離度：>30dB
電壓駐波比：<1.3:1
噪聲溫度（30 o仰角時）：C-Band：31 oK
Ku-Band：28 oK
饋源接口：C-Band：CPR229
Ku-Band：WR75		 機械特性
反射面材料：3片玻纖增強型不飽和聚酯片狀模塑料（SMC）
天線形式：中心饋電
饋源安裝形式：?jiǎn)伪壑?三桿支撐
仰角調整范圍：0o-90o可持續細調
方位角調整范圍：0o-360o連續可調
運輸規格：83kg
環境適應性
風負荷：正常工作：22mps
保全：45mps
適應溫度：正常工作：-40℃ ~ 60℃
保全：-45℃ ~ 70℃
大氣條件：適用于潮濕、含鹽度大、有污染的氣候環境



　








　

　


宙際Raysat玻璃鋼SMC1.2米衛星接收天線


特性:
反射面板
單片反射面板
可選C波段和Ku波段
設計新穎，安裝調整簡便
抗腐能力強
穩定性好
產品可定制

技術參數

1.2米衛星接收天線

C-波段

Ku-波段

頻率范圍

3.4-4.2GHz

10.95-12.75GHz

電壓駐波比

1.3:1

插入損耗

0.25dB

0.3dB

交叉極化隔離度

33dB

接口型式

F

WR75F

-3dB 波束寬度

4.44°

1.49°

副瓣包絡

52-10lg(D/λ)-25lgθ 2°≤θ≤20°

  旁瓣

≤-14dB

增益

31.37dB

40.83dB



(F=3.8GHz)

(F=11.8GHz)

噪聲溫度

35°K@10°

44°K@10°

機械特性



天線型式

前饋立柱式天線

俯仰范圍

0°to 90°

方位范圍

0°to 360°

環境特性



抗風能力

45mph 72kmph 工作風速（保精度）



60mph 97kmph 工作風速（降精度）



125mph 200kmph 生存風速（朝天鎖緊）

環境溫度

-45~50°C

濕度

0%~

抗震能力

0.3G’s 水平0.15 G’s 垂直



宙際Raysat玻璃鋼SMC1.8米衛星接收天線

特性:
玻璃鋼反射面板
可選C波段和Ku波段
線、圓極化可選
單極化、雙極化可選
設計新穎，安裝調整簡便
抗腐能力強
產品可定制


技術參數

1.8米衛星接收天線

C-波段

Ku-波段

頻率范圍

3.4-4.2GHz

10.95-12.75GHz

電壓駐波比

1.3:1

插入損耗

0.25dB

0.3dB

交叉極化隔離度

35dB

接口型式

WR229F

WR75F

-3dB 波束寬度

2.96°

0.99°

副瓣包絡

52-10lg(D/λ)-25lgθ

2°≤θ≤ 20°

32-25 lgθ

2°≤θ≤ 20°

  旁瓣

≤-14dB

增益

34.89dB

44.35dB



(F=3.8GHz)

(F=11.8GHz)

噪聲溫度

38°K@10°

43°K@10°

機械特性



天線型式

前饋立柱式天線

俯仰范圍

0°to 90°

方位范圍

0°to 360°

環境特性



抗風能力

45mph 72kmph 工作風速（保精度）

60mph 97kmph 工作風速（降精度）

125mph 200kmph 生存風速（朝天鎖緊）

環境溫度

-45~50°C

濕度

0%~

抗震能力

0.3G’s 水平0.15 G’s 垂直
