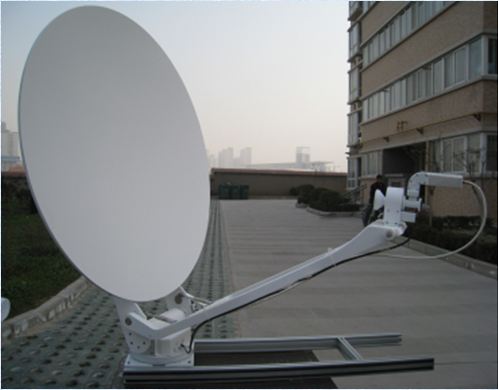

宙際1.2米偏置天線KU站靜中通通信天線

電氣指標：
工作頻率			發射14.0～14.5GHz 接收12.25～12.75GHz
增益			發射≥42.8dBi 接收≥41.6 dBi
電壓駐波比			≤1.25：1（收、發）
極化方式			線極化（極化面±90 o調整）
交叉極化隔離度			≥35 dB（軸向）
天線噪聲溫度			小于65oK
旁瓣特性			旁瓣小于-14dB
寬角旁瓣			29-25lgθdBi 1 o≤θ≤20 o
饋源損耗			小于0.25dB
發射支路損耗			小于1.5dB
機械指標：
極化調整范圍			±90 o
方位轉動范圍			±75 o
俯仰運動范圍			0 o～90 o（工作角度）
天線轉速			0.1 o /s～3 o / s
環境條件
六級風（10.8m/s～13.8 m/s），保工作
八級風（17.2m/s～20.7 m/s），降工作

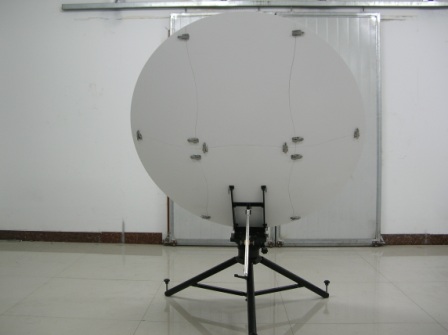

宙際C波段1.8米偏饋衛星天線靜中通通信天線

電氣指標：
射頻頻率			發送5.925～6.425GHz 接收3.7～4.2 GHz
增益			發送 39.5dBi 接收35.7 dBi
主瓣波束寬度			發送1.89 o（－3dB）接收2.95 o（－3dB）
旁瓣特性			29-25LOG(θ) dBi （1 o≤θ≤20 o）
功率容量			1000W
接口形式			發送 CPR-229G/F 接收 CPR-137G/F
極化			正交線極化波（±90 o 連續可調）
交叉極化隔離度			≥35 dB（軸向）
電壓駐波比			≤1.25：1（收、發）
雙工器			收/發隔離度：＞85 dB
機械指標：
天線座架類型			方位～俯仰結構形式
反射器			1.8米單偏置拋物面反射器
驅動方式			手動調節
運動范圍			方位：±90o（±20 o連續可調）俯仰：0 o～90 o（連續可調）
工作溫度			-30℃～+55℃
濕度			100％
重量			約73Kg

宙際2.4米環焦天線靜中通通信天線

主要技術參數
電氣指標	C波段接收	C-發射	KU－接收		KU－發射
頻率(GHz)	3.625～4.2	5.85～6.425	10.95～12.75	14～14.5
增益 (dB)	3.82	41.4	47.5	49.0
駐波比	1.25：1	1.25：1	1.25：1	1.25：1
波束寬度－3dB	2.01 o	1.36 o	0.18 o	0.34 o
波束寬度－15 dB	4.04 o	2.67 o	0.97 o	0.68 o
噪聲溫度(o K)	2端口饋源		2端口饋源
10o E1	38 o K		52 o K
20o E1	31 o K		44o K
30o E1	24 o K		38o K
功率容量		5KW/port		1KW/port
接口形式	CPR-229G	CPR-159G/137G	WR-75	WR-75
饋源插損≤	0.15dB	0.18dB	0.4dB	0.4dB
收發隔離Tx－Rx	85dB	85dB	85dB	85dB
交叉極化隔離	35dB	35dB	35dB	35dB
軸比	0.5dB	0.5dB
副瓣包絡	CCIR-580	CCIR-580	CCIR-580	CCIR-580
機械特性
主面直徑	D＝2.4米
副面直徑	d＝0.336米
方位范圍	±60 o
俯仰范圍	5 o～90 o
表面	0.5mm（r.m.s）
再裝	0.6mm（r.m.s）

宙際3.0米環焦天線

主要技術參數
電氣指標	C波段接收	C波段發射	KU波段接收		KU波段發射
頻率	3.625～4.2	5.85～6.425	10.95～12.75	14～14.5
增益	40.4	43.6	49.5	50.9
駐波比	1.25：1	1.25：1	1.25：1	1.25：1
波束寬度－3dB	1.6 o	1.1 o	0.57 o	0.48 o
波束寬度－15dB	3.2 o	2.2 o	1.14 o	0.96 o
噪聲溫度 (o K)	2 Ports Feedhorn		2 Ports Feedhorn
10o E1	32o K		52 o K
20o E1	26 o K		43o K
30o E1	23 o K		38o K
功率容量		5KW/port		1KW/port
接口形式	CPR-229G	CPR-137G	WR-75	WR-75
饋源插損≤	0.15dB	0.2dB	0.4dB	0.4dB
收發隔離Tx－Rx		85dB
交叉極化隔離	35dB	35dB	35dB	35dB
旁瓣(dB)	≤-14dB	≤-14dB	≤-14dB	≤-14dB
副瓣包絡	CCIR-580	CCIR-580	CCIR-580	CCIR-580
機械特性
主面直徑	D＝3.0米
副面直徑	d＝0.336米
方位范圍	±65 o
俯仰范圍	5 o～90 o
表面	0.5mm（r.m.s）
再裝	0.5mm（r.m.s）

宙際3.7米環焦天線

主要技術參數
電氣指標	C波段接收	C波段發射	KU波段接收		KU波段發射
頻率 (GHz)	3.625～4.2	5.85～6.425	10.95～12.75	14～14.5
增益 (dB)	42	45.62	50.9	52.5
駐波比	1.25：1	1.25：1	1.25：1	1.25：1
波束寬度－3dB	1.32 o	0.86o	0.47 o	0.38 o
波束寬度－15dB	2.75o	1.73o	0.91 o	0.75 o
噪聲溫度(o K)	2端口饋源		2端口饋源
10o E1	36o K		50 o K
20o E1	30 o K		44o K
30o E1	25 o K		38o K
功率容量		5KW/port		1KW/port
接口形式	CPR-229G	CPR-159G/137G		WR-75
饋源插損≤	0.15dB	0.2dB	0.25 dB	0.25 dB
收發隔離Tx－Rx		85dB
交叉極化隔離	35dB	35dB	35dB	35dB
軸比	0.5 dB	0.5 dB
副瓣包絡	CCIR-580	CCIR-580	CCIR-580	CCIR-580
機械特性
主面直徑	D＝3.7米
副面直徑	d＝0.444米
方位范圍	±60 o
俯仰范圍	5 o～90 o
表面	0.5mm（r.m.s）
再裝	0.6mm（r.m.s）
天線自重

4.5米環焦天線

主要技術參數
電氣指標	C－接收	C-發射	KU－接收	KU－發射
頻率	3.625～4.2	5.85～6.425	10.95～12.75	14～14.5
增益	42.6	46.8	53	54.5
駐波比	1.25：1	1.25：1	1.25：1	1.25：1
波束寬度－3dB	1.14 o	0.72o	0.37 o	0.31o
波束寬度－15dB	2.4o	1.42o	0.75 o	0.63 o
噪聲溫度(o K)	2端口饋源		2端口饋源
10o E1	36o K		60 o K
20o E1	27 o K		50o K
30o E1	24 o K		44o K
功率容量	5KW/port		1KW/port
接口形式	CPR-229G	CPR-159G/137G		WR-75
饋源插損≤	0.15～0.3 dB	0.18～0.25 dB	0.25～0.35 dB	0.25～0.4 dB
收發隔離Tx－Rx	85dB	85dB
交叉極化隔離	35dB	35dB	35dB	35dB
軸比	1.8dB	1.8 dB
副瓣包絡	CCIR-580-4
機械特性
主反射面直徑	4.5m
副反射面直徑	0.495m
副面邊緣至主面頂點距離	1177mm（C波段） 1166mm（KU波段）
副面頂點至喇叭口距離	210mm（C波段） 242mm（KU波段）
反射面公差	主反射面：α≤0.5mm（r.m.s）副反射面：α≤0.25 mm（r.m.s）

　
