宙際3000LT L 波段光端機
宙際3000L-T
光發射機和 3000L-R

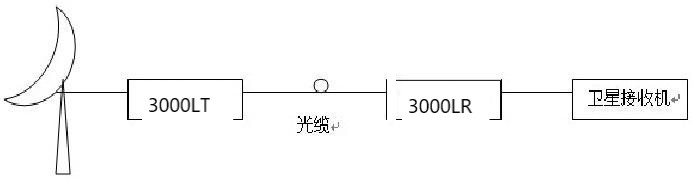

光接收機用于實現 L 波段衛星信號（衛星中頻信號）
的光傳輸。3000L-T
光發射機將高頻頭輸出，通過同軸電纜接入 L
波段衛星信號，并轉換為一路
1310nm/1550nm 波長的光信號。3000L-R
光接收機接收從 3000L-T 發射機送出的光信號，并提供
RF 信號輸出。3000L-T
光發射機的 RF 射頻輸入端口可通過面板控制向室外連接的
Ku 波段或 C
波段下變頻器（衛星高頻頭）提供工作電壓，并可在本機完成衛星接收的水平（H）和垂直（V）極化的轉換。3000L-R
光接收機的 RF
射頻輸出端口可通過面板控制向連接的延長放大器提供工作電壓。
產品特點
l
傳輸距離：100km
l
工作射頻頻率：900～2150MHz
l
對調制格式透明，適合傳輸
L 波段各種制式的視頻、音頻及數據調制信號
l
RF
輸入電平具有較寬的工作范圍。
l
發射機采用低噪聲、高性能DFB
激光器， 保證整機的高指標和高可靠性
l
RF
輸出具有較寬的動態工作范圍
產品應用
l
衛星地球站信號傳輸
l
衛星L-Band
光纖樓宇分配系統
l
衛星L-Band
上/下行光纖鏈路

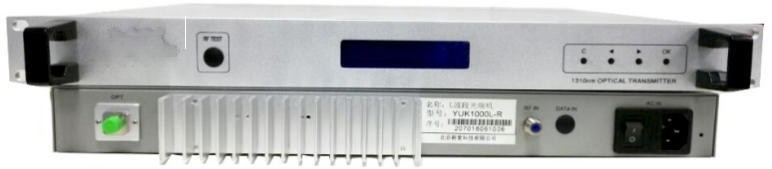

3000L-T 光發射機RF 射頻輸入端口可通過面板控制向室外連接的 Ku 波段或C
波段下變頻器
（衛星高頻頭）提供工作電壓，并可在本機完成衛星接收的水平（H）和垂直（V）極化的轉換
射頻參數
l
RF
接口FL10
l
輸入阻抗75Ω
l
輸入駐波
≤1.5
l
輸入信號范圍
-18dBm ～ -50 dBm
l
帶內平坦度
±0.75dB（任意 36MHz 帶寬內±0.25dB）
l
互調
≤-55dBc
l
信噪比
≤-55dBc
l
RF
輸入端口
供電輸出≥DC300mA 變頻器水平（H）極化電壓
12V/垂直（V）極化電壓 12V 轉換
l
光連接器
SC/APC 或FC/APC
l
光波長1310±20nm
l
光反射損耗
≥50dB
l
輸出光功率
-3 到+8dBm（根據用戶需要選定）
l
工作溫度：
0～50℃
l
儲存溫度：
-45～85℃
l
供 電 電 壓 ： AC110～260V
l
總功耗：
≤5W
3000L-R 光接收機的RF 射頻輸出端口可通過面板控制向連接的延長放大器提供工作電壓
射頻參數
l
RF
接口FL10
l
輸出阻抗75Ω
l
輸出駐波
≤1.5
l
帶內平坦度
±0.75dB（任意 36MHz 帶寬內±0.25dB）
l
互調
≤-55dBc
l
信噪比
≤-55dBc
l
RF
輸出
-45 dBm～-10 dBm （接收光功率≥-10 dBm）
l
RF
輸出端口
供電輸出≥DC300mA
光參數
l
光連接器
SC/APC 或FC/APC
l
光波長1270nm～1600nm
l
輸入光功率
-10dBm～-1dBm
l
光反射損耗
≥50dB 環境參數
l
工作溫度：
0～50℃
l
儲存溫度：
-45～85℃
l
供 電 電 壓 ： AC110～260V
l
總功耗：
|  |
