宙際1.2
米ku偏饋衛星接收天線

工藝:面板成型后,先除油,再噴涂鋅黃底漆和白色面漆。
鋼結構件先進行噴砂噴鋅處理,再噴涂鋅黃底漆和白色面漆。
|
宙際
1.2

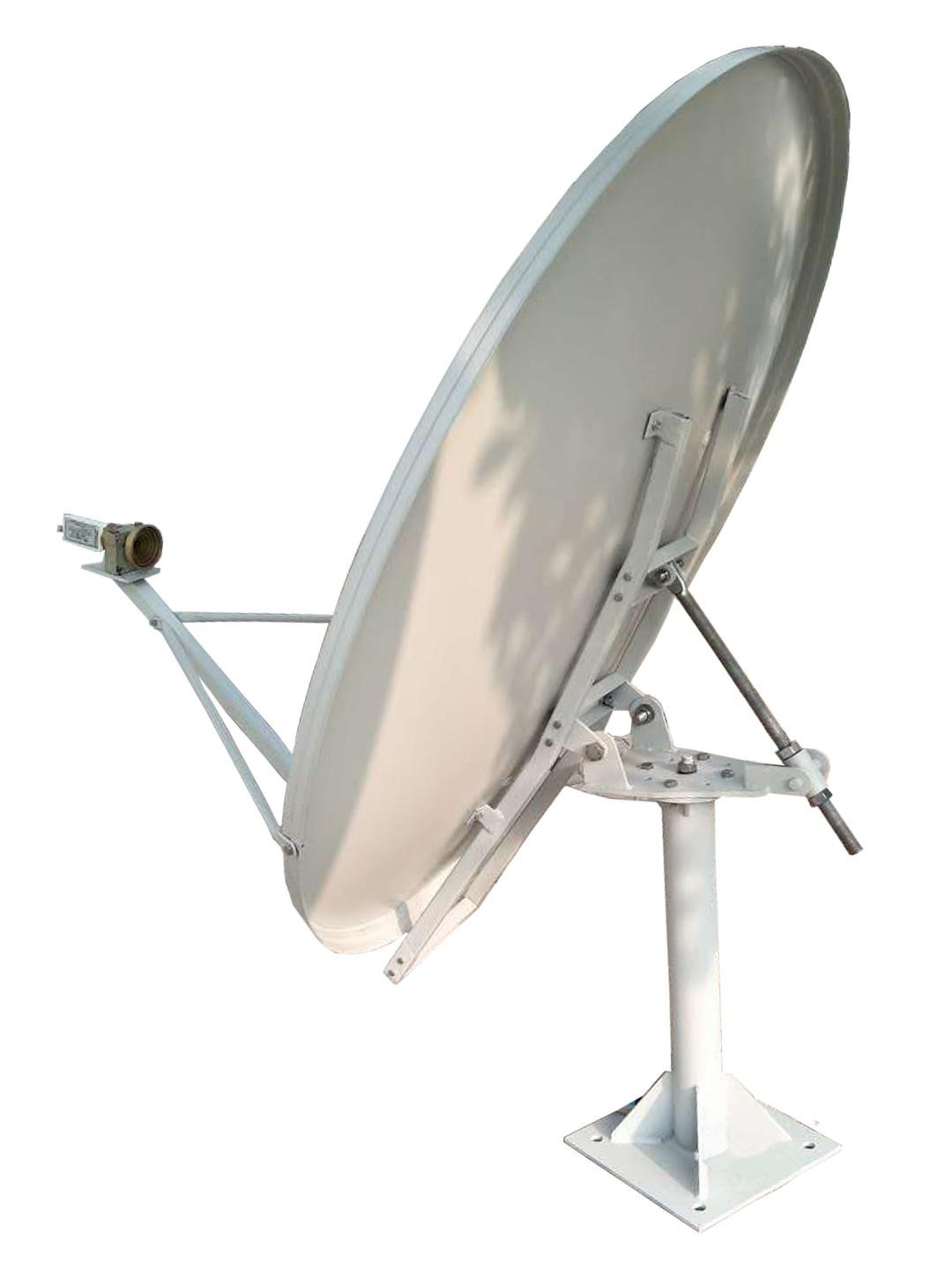

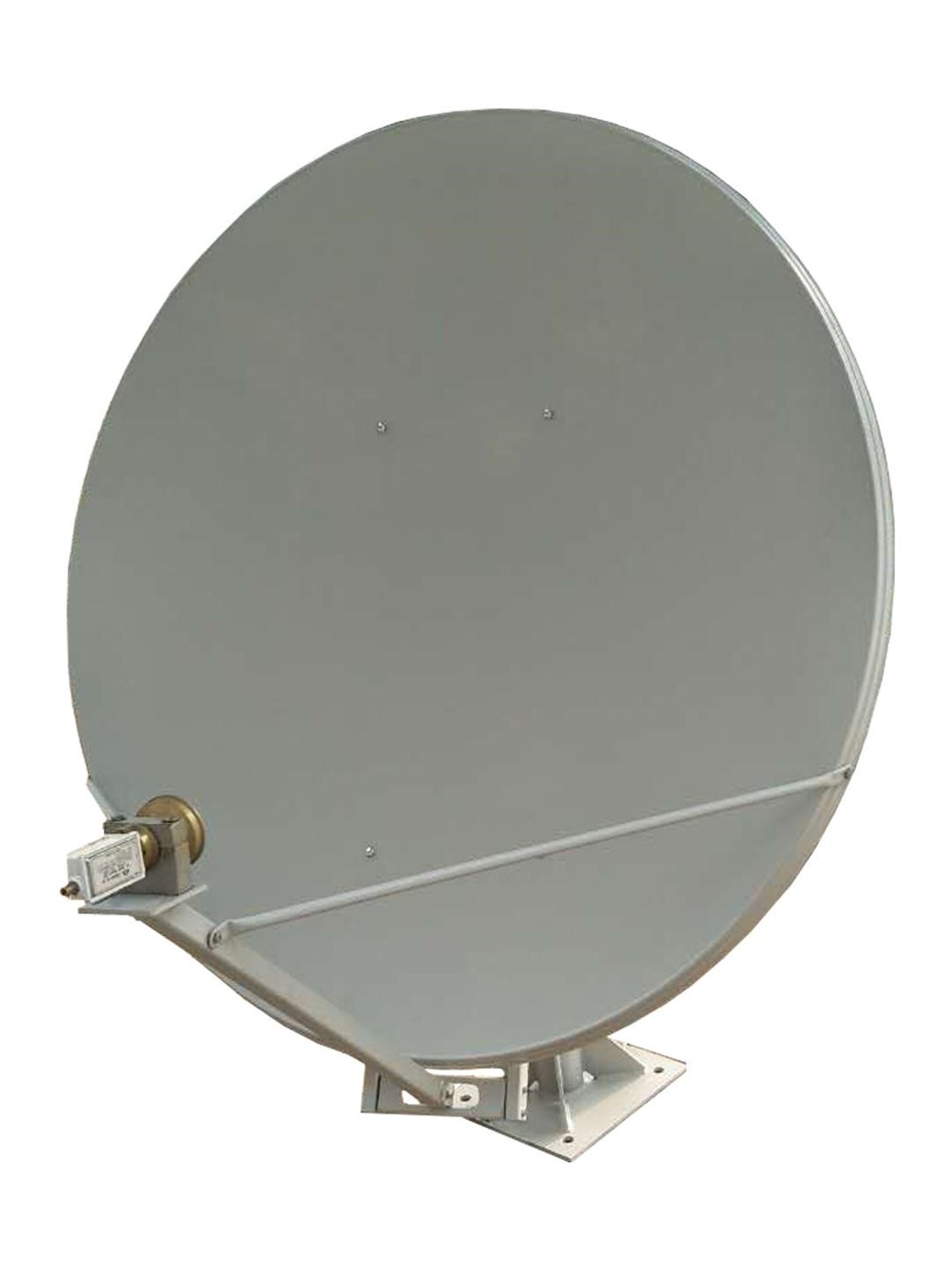

米偏置單立柱手動接收天線
120-Ku
|
|
電氣性能
|
天線口徑
|
1.2
米
|
|
頻率(GHz)
|
10.95-12.75
|
|
增益(dB)
|
≥42.09+20lg(f/12.5)
|
|
駐波比(VSWR)
|
≤1.30:1
|
|
波束寬度(-3dB)
|
≤1.34°
|
|
噪聲溫度(K,20°仰角)
|
≤55
|
|
接口形式
|
WR-75
|
|
線極化交叉極化鑒別率(dB)
|
≥27
|
|
軸比
|
≤3.0
|
|
1旁瓣電平(dB)
|
≤-22
|
|
旁瓣包絡
|
52-10lg(D/λ)-25lg(θ)
(100λ/D)°≤θ≤20°
|
|
機械性能
|
天線結構
|
偏置天線
|
|
座架形式
|
單立柱式
|
|
驅動方式
|
手動
|
|
俯仰調整范圍
|
5-90°
|
|
方位調整范圍
|
0-360°
|
|
極化調整范圍
|
±90°
|
|
環境適應
|
正常工作
|
17-20m/s
|
|
降精度工作
|
24-28m/s
|
|
不破壞(天線朝天鎖定)
|
32-37m/s
|
|
溫度
|
-25℃ ~ 55℃
|
|
濕度
|
5%
~ 95%
|
