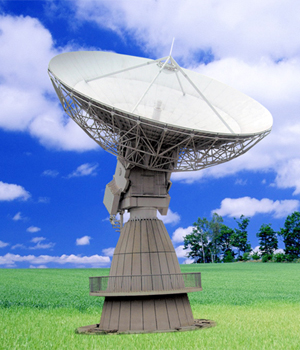

RaySat C-S1600P
16米16m 電動后饋衛星天線 |
|
|
|
1、鋁質面板拉伸成型。
2、鋁質型材筋條拉伸成型后與面板鉚接，強度好，抗風能力強。
3、轉臺式座架，筒式中心體，桁架式骨架。
4、電動驅動，可配置角度顯示和跟蹤裝置。
5、表面防腐、防銹工藝，抗風能力強。
6、C波段、Ku波段可選
7、安裝方便。
8、可根據用戶要求特別訂制。
|
宙際產品說明:
|
電氣特性 |
16m 電動后饋衛星接收天線 |
|
C-波段 |
Ku-波段 |
|
頻率范圍 |
3.4-4.2GHz |
10.95-12.75GHz |
|
電壓駐波比 |
1.25:1 |
1.3:1 |
|
插入損耗 |
0.25dB |
0.3dB |
|
交叉極化隔離度 |
35dB |
|
接口形式 |
WR229 |
WR75 |
|
|
|
|
|
3dB波束寬度 |
0.32° |
0.107° |
|
副瓣包絡 |
|
|
|
|
-10 |
θ>48° |
|
旁瓣 |
≤-14dB |
|
增益 |
54.21dB(F=3.8GHz) |
63.71dB(F=11.8GHz) |
|
噪聲溫度 |
46°K@10° |
78°K@10° |
|
機械性能 |
|
|
天線形式 |
前饋天線 |
|
俯仰范圍 |
0°to 90° |
|
方位范圍 |
0°to 360° |
|
環境特性 |
|
|
抗風能力 |
45mph 72kmph 工作風速 (保精度) |
|
60mph 97kmph 工作風速 (降精度) |
|
125mph 200kmph 生存風速 (朝天鎖緊) |
|
溫度 |
-45~50°C |
|
抗震能力 |
0.3G’s horizontal 0.15 G’s vertical |
|
