RaySat
ZT-620M

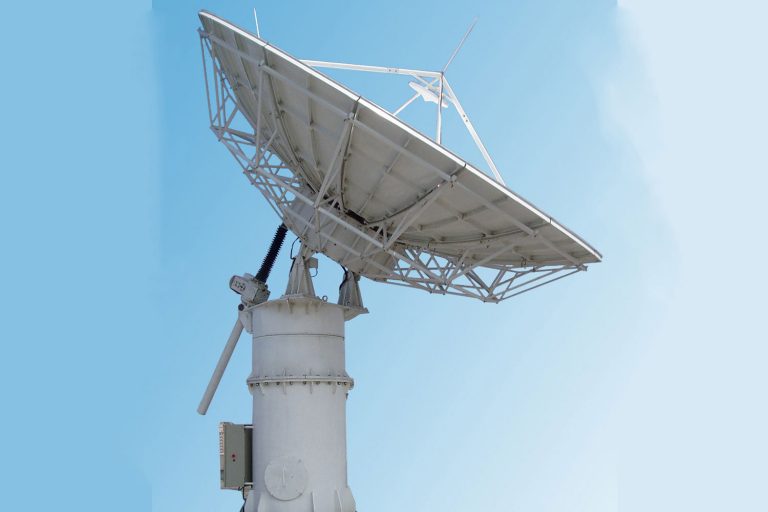

6.2m半轉臺、全轉臺后饋環焦衛星天線
特點
RaySat 6.2m半轉臺后饋環焦衛星天線，6.2米全轉臺環焦衛星通信天線、單立柱式座架、半轉臺、C/Ku波段接收和發射，賦形雙反射面天線、效率高、旁瓣低、交叉極化隔離高天線結構設計合理、鋼強度高、安裝方便良好的抗風能力工藝天線面板采用鋁板拉伸成型，出油后先涂覆鋅黃底漆再涂覆白色面漆，鋼結構件先進行噴砂處理，再涂覆鋅黃底漆再涂覆白色面漆。
|
|
項目
|
C-接收
|
C-收發
|
Ku-接收
|
Ku-發射
|
|
電氣性能
|
頻率(GHz)
|
3.4-4.2
|
5.85-6.65
|
10.95-12.75
|
13.75-14.50
|
|
增益(dB)
|
≥46.4+20lg(f/4)
|
≥49.9+20lg(f/6)
|
≥55.6+20lg(f/12)
|
≥56.9+20lg(f/14)
|
|
駐波比(VSWR)
|
≤1.25:1
|
≤1.25:1
|
≤1.25:1
|
≤1.25:1
|
|
波束寬度(-3dB)
|
≤0.86°
|
≤0.57°
|
≤0.29°
|
≤0.25°
|
|
波束寬度(-10dB)
|
≤1.58°
|
≤1.06°
|
≤0.54°
|
≤0.46°
|
|
噪聲溫度(K)
|
2/4端口
|
|
2/4端口
|
|
|
10° 仰角
|
≤46/52
|
|
≤57/68
|
|
|
20° 仰角
|
≤38/44
|
|
≤49/59
|
|
|
30° 仰角
|
≤36/42
|
|
≤47/57
|
|
|
功率容量(Kw)
|
|
5
|
|
1
|
|
接口型式
|
CPR-229G
|
CPR-159G/137G
|
WR-75
|
RaySat定制
|
|
饋源插損(dB,含阻發濾波器)
|
0.3/0.4
|
0.3/0.4
|
0.35/0.5
|
0.35/0.5
|
|
收-發隔離度(dB)
|
≥85
|
≥85
|
|
|
|
線極化,收-收,發-發
|
≥30
|
≥30
|
≥30
|
≥30
|
|
圓極化,收-收,發-發
|
≥21
|
≥21
|
|
|
|
交叉極化隔離度(dB)
|
≥35
|
≥35
|
≥35
|
≥35
|
|
軸比(dB)
|
≤1.5
|
≤1.5
|
/
|
/
|
|
FIR旁瓣(dB)
|
≤-14
|
≤-14
|
≤-14
|
≤-14
|
|
旁瓣包絡
|
29-25lg(θ)
1°≤θ≤20°
|
29-25lg(θ)
|
1°≤θ≤20°
|
|
機械性能
|
天線結構
|
環焦天線
|
座架型式
|
半轉臺、全轉臺
|
驅動方式
|
|
電動
|
|
方位調整范圍
|
±85°
|
俯仰調整范圍
|
5-90°
|
極化調整范圍
|
|
±90°
|
|
適應環境
|
工作風速
|
保精度工作20.8m/s，降精度工作28.4m/s
|
|
|
收藏風速
|
35m/s
|
|
|
不破壞風速
|
55m/s
|
|
|
溫度
|
-20℃ ~ 55℃
|
|
|
濕度
|
5% ~ 95%
|
|
|
地震(生存)
|
0.3G's(水平)
0.15G's(垂直)
|
|
|
太陽輻射
|
360BTU/h/ft²
|
|
|
裹冰
|
3cm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
