電氣特性
|

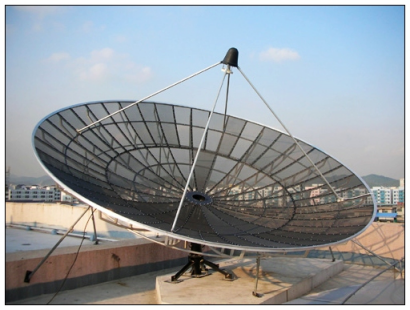

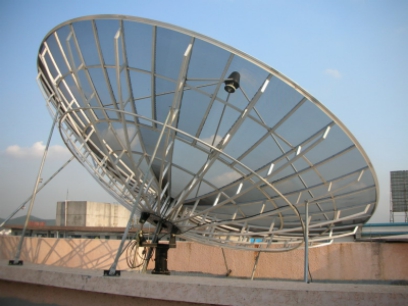

6m 網衛星接收天線
|
|
C-波段
|
Ku-波段
|
|
頻率范圍
|
0.5-4.5GHz
|
10.95-12.75GHz
|
|
電壓駐波比
|
1.25:1
|
1.3:1
|
|
插入損耗
|
0.25dB
|
0.3dB
|
|
交叉極化隔離度
|
35dB
|
|
接口形式
|
WR229
|
WR75
|
|
|
|
|
|
3dB波束寬度
|
0.853°
|
0.286°
|
|
副瓣包絡
|
|
D/λ≤100
|
52-10lg(D/λ)-25lgθ
|
100λ/D≤θ≤48°
|
|
|
|
|
D/λ≥150
|
29-25 lgθ
|
1°≤θ≤20°
|
|
|
|
|
|
|
旁瓣
|
≤-14dB
|
|
增益
|
45.69dB(F=3.8GHz)
|
555.19dB(F=11.8GHz)
|
|
噪聲溫度
|
35°K@10°
|
50°K@10°
|
|
機械性能
|
|
|
天線形式
|
前饋天線
|
|
瓣數 |
20 |
|
質量 |
450KG |
|
俯仰范圍
|
0°to 90°
|
|
方位范圍
|
手動 0°to 360° 電動 ±85°
|
|
環境特性
|
|
|
|
抗風能力
|
45mph 72kmph 工作風速 (保精度)
|
|
60mph 97kmph 工作風速 (降精度)
|
|
125mph 200kmph 生存風速 (朝天鎖緊)
|
|
溫度
|
-45~50°C
|
|
濕度
|
0%~
|
|
抗震能力
|
0.3G’s horizontal 0.15 G’s vertical
|
