技術參數

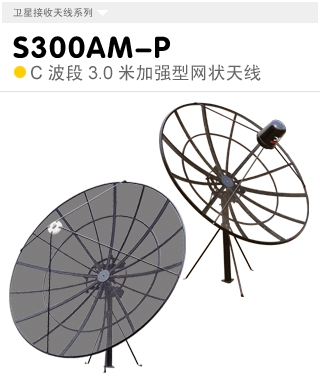

3.0米衛星接收天線

C-波段

Ku-波段

頻率范圍

3.4- 5 GHz

10.7-12.75GHz

電壓駐波比

1.3:1

插入損耗

0.25dB

0.3dB

交叉極化隔離度

35dB

接口型式

WR229F

WR75F

-3dB 波束寬度

1.77°

0.597°

副瓣包絡

52-10lg(D/λ)-25lgθ

2°≤θ≤ 20°

32-25 lgθ

2°≤θ≤ 20°

旁瓣

≤-14dB

增益

39.33dB

48.79dB

(F=3.8GHz)

(F=11.8GHz)

噪聲溫度

34°K@10°

48°K@10°

機械特性

天線型式

前饋立柱式天線

俯仰范圍

0°to 90°

方位范圍

0°to 360°

環境特性

抗風能力

45mph 72kmph 工作風速（保精度）

60mph 97kmph 工作風速（降精度）

125mph 200kmph 生存風速（朝天鎖緊）

環境溫度

-45~60°C

抗震能力

0.3G’s 水平0.15 G’s 垂直
