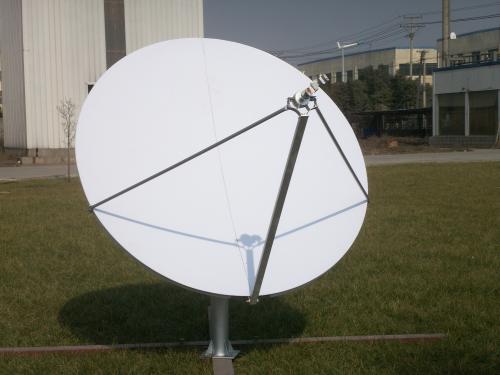

KVH  VAST1.2米通信衛星天線KU站


　



 二、技術性能指標

1 電氣指標

電 氣 指 標

C-接收

C-發射

Ku -接收

Ku -發射

頻率(GHz)

3.625～4.200

5.850～6.425

12.25～12.75

14.00～14.50

增益(dBi)

32.5

35.6

42.0

43.0

駐波(VSWR)

1.25∶1

1.25∶1

1.25∶1

1.25∶1

帶寬(-3dB)

3.9°

2.0°

1.5°

1.2°

噪聲溫度

2 Port Feed

-

2 Port Feed

-

10° 仰角

46K

-

46K

-

20° 仰角

37K

-

38K

-

30° 仰角

36K

-

36K

-

功率容量

-

5000W

-

1000W

接口型式

CPR-229G

CPR-159G

WR-75

-

饋源插損

0.15dB

0.18dB

0.4dB

0.4dB

端口隔離

-

-

-

-

收—發

85dB

-

85dB

-

交叉極化隔離

35dB(on axis)

35dB(on axis)

35dB(on axis)

35dB(on axis)

軸比 dB (Ratio)

0.5

0.5

0.5

0.5

副瓣包絡

29-25LOG(q) dBi

1°≤≤20°

29-25LOG(q) dBi

1°≤≤20°

-

32-25LOG(q) dBi

20°<≤48°

32-25LOG(q) dBi

20°<≤48°

-

-10(Average) dBi

>48°

-10(Average) dBi

>48°

* 接收頻段10.95~12.75GHz內500MHz任選.。

2 機械性能

機 械 性 能

參 數

方位范圍

0 ° ～ 360 °

俯仰范圍

10 ° ～ 70 °

跟蹤方式

手動

重量

40Kg

表面精度

0.5mm

噴漆

白色

3 環境特性

環 境 特 性

參 數

工作風速

8級風

工作溫度

-40 ℃～55 ℃

相對濕度

0% ～

降雨

100mm/h

裹冰

25 mm

陽光輻射

1.1KW/㎡

三、裝箱清單

箱號

部件名稱

數量

單位

尺寸mm

重量kg



１＃

反射面背架組合

1

套

１２７０*１４１０*１９０

14



饋源支架

1

件



饋源拉桿

2

根



饋源座

1

個



標件

1

包



２＃

立柱

1

件

３１０*３４０*７４０

26



轉動頭

1

件



俯仰絲桿

1

套



地腳螺栓

4

根
